常開光電開關怎么接線

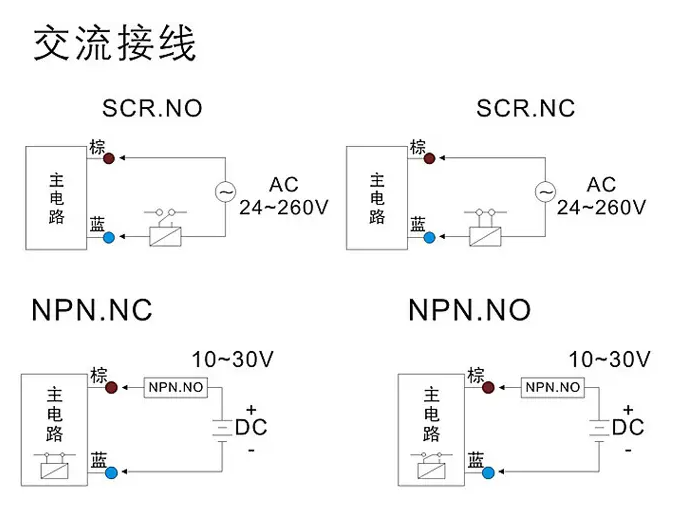

對于常開光電開關的接線，首先需要明確它的類型和極性。根據不同的品牌和型號，光電開關可能有三線制或五線制的輸出類型，分為NPN型和PNP型。

以下是一般的接線方法：

1. 三線制輸出NPN型光電開關的接線：受光器的褐色線接電源24V+，藍色線接電源0V，黑色輸出線接負載4號腳輸入負，負載3號腳接電源24V+。

2. 三線制輸出PNP型的光電開關的接線：褐色線接電源24V+，藍色線接電源0V，黑色輸出線接負載3號腳輸入正，負載4號腳接電源0V。

3. 對于有四根線的光電開關，白色為公共端，當開關動作時（感應到有物體），需要輸出低電平時白色與藍色短接，需要輸出高電平時白色與棕色短接。

4. 有的廠商將接近開關的“常開”和“常閉”信號同時引出，或增加其它功能。在這種情況下，請按照產品說明書的具體接線方法進行操作。

5. 對于對射型光電開關，投光部有兩根線（褐色和藍色）接電源，若是該光電開關通直流電，褐色接正，藍色接負；受光部有三根線（褐色、藍色和黑色），褐色和藍色分別接電源正負，黑色線接PLC的輸入信號點。

在接線之前，最好先通過產品包裝確認光電開關的工作電源，并參考產品的接線原理圖進行接線。如有疑問，建議咨詢相關技術人員或查閱詳細的產品說明書。

npn常開光電開關怎么接線

三線制輸出的NPN型光電開關的接線方法如下：首先，受光器的褐色線應接到電源的正極24V+；其次，藍色線應接到電源的負極0V；最后，黑色輸出線接到負載4號腳輸入端，使其輸入負信號。此外，負載的3號腳需要接到電源的正極24V+。這種接線方式適用于一些常見的NPN型光電開關。

對于不同的品牌和型號，光電開關可能有些許差異，因此在實際操作時，應根據具體的產品說明書進行接線。同時，在接線之前，一定要確認電源類型和極性，以防止錯誤接線導致設備損壞或影響其正常使用。

22v常開光電開關怎么接線

對于22V的常開光電開關，其接線方法主要取決于品牌和型號。一般來說，首先需要確認電源線，通常為紅色或棕色，應接到電源的正極，即“+”號。此外，還需要根據不同的輸出方式進行接線。

一種常見的接線方法是：將白色線作為公共端，當開關動作時（即感應到有物體），如果需要輸出低電平，則白色線與藍色線短接；如果需要輸出高電平，則白色線與棕色線短接。另一種情況是白色線作為反相輸出端，即如果黑色線是常開（NO）輸出，那么白色線就是常閉（NC）輸出，此時只需接其中之一，另一線懸空。

值得注意的是，對于三線制輸出的NPN型光電開關，受光器的褐色線應接到電源的正極，藍色線應接到電源的負極，黑色輸出線接到負載4號腳輸入端。這種類型的光電開關在許多應用中都很常見。

在實際操作中，一定要根據具體的產品說明書進行接線，并確保電源類型和極性的正確性，以防止錯誤接線導致設備損壞或影響其正常使用。
