墻壁開關怎么接線

墻壁開關的接線方法因不同的開關類型而異。以下是一些常見的接線方法：

1. 單開單控墻壁開關接線方法：這是最基本的接線方式，通常用于控制一個燈泡或電器。

2. 單開雙控墻壁開關接線方法：這種方式可以實現樓上開，樓下關的效果，也就是兩個開關控制一個燈泡。

3. 四控墻壁開關接線方法：這種開關有四個接線端子，可以同時控制多個電器或燈泡。

4. 帶有插座的墻壁開關接線方法：紅線（火線）和藍線（零線）分別接插座接線柱L和N，黃綠雙色線接插座接線柱E（保護線）。然后用一根短線短接插座L接線柱和開關接線柱L，另外一根從燈泡引下來的線接到開關接線柱L1上。

在進行墻壁開關接線時，務必注意以下幾點：

操作前一定要關閉電源，以確保安全。

確認插座后面標準的字母，如L代表火線，N代表零線等。

接線端子一端要用螺絲刀擰緊，確保連接穩固。

開關插座在安裝時的位置很關鍵，不能安裝在瓷磚花片、腰線上，以防止瓷磚破壞。

如果您不熟悉電路或不確定如何進行接線，建議請教專業電工或工程師，以確保安全和正確性。

雙開墻壁開關怎么接線

雙開墻壁開關的接線方法主要有兩種：雙開單控和雙控。

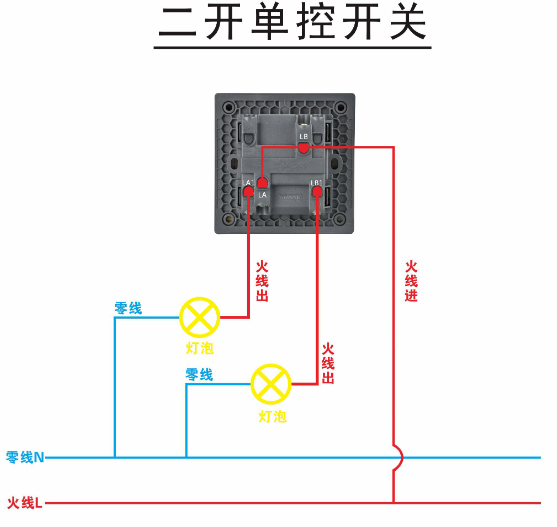

1. 雙開單控墻壁開關接線方法：這種接線方式中，一個開關上有兩個按鈕，這兩個按鈕可以單獨控制兩個燈。具體來說，火線（通常表現為紅色或者棕色線纜）接入開關的L接口，然后將負載線（也就是連接至需要控制的電燈或電器的線纜）接入開關的L1接口。同樣的，另一根火線接到另一個開關的L接口，然后負載線接到該開關的L1接口。這樣，你就可以在兩個地方控制兩個燈的開關。

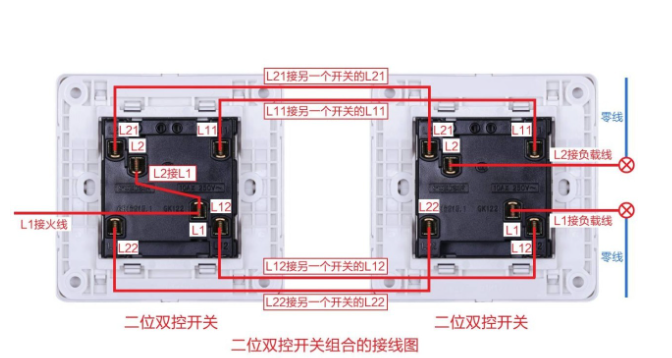

2. 雙控墻壁開關接線方法：雙控開關的特點是可以在兩個地方控制同一個電器的開關，例如樓上樓下各一個開關控制同一盞燈。布線時兩個開關之間的三根電線至少有一根顏色與眾不同。接線方法為：火線進入雙控開關的兩個L接口，L1接口連接到燈，L2接口連接到另一個燈。此時無論幾控開關都是控制火線。

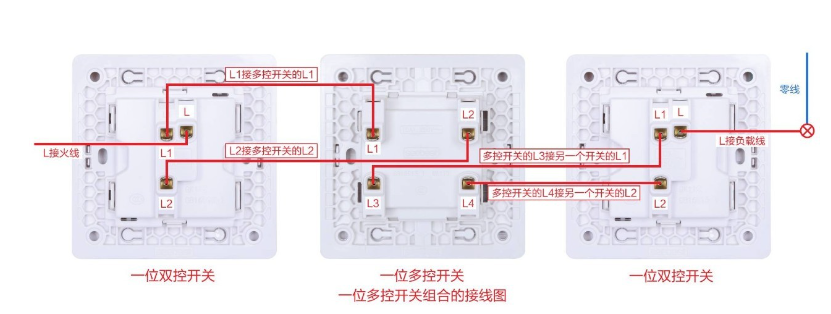

三控墻壁開關怎么接線

三控墻壁開關的接線方法如下：

1. 首先，您需要了解三個開關的功能。通常，中間的開關是多控開關，而其他兩個開關則分別控制兩側的燈具。

2. 接下來，按照以下方式接線：

將火線（通常為紅色或棕色線）接入第一個開關的L10接口。

從第一個開關的L1接口引出一根控制線，將其連接到第二個開關的L10接口。

從第一個開關的L2接口引出另一根控制線，將其連接到第三個開關的L10接口。

從第二個開關的L2接口引出一根控制線，將其連接到燈泡1。

從第三個開關的L2接口引出另一根控制線，將其連接到燈泡2。

將地線（通常為藍色或黃綠相間線）接入每個開關的E接口。

確保所有連接都牢固且無裸露導線。

3. 在接線完成后，您可以測試開關的功能，確保它們可以正?？刂葡鄳?yīng)的燈具。
