六腳撥動開關拆解

發布時間:2021-09-04 點此:23143次

在講解六腳撥動結構的拆解的時候,我們先了解下六腳撥動開關的結構組成:

  • 1.鐵殼 (材質:一般為鐵;處理工藝:通過電鍍鎳或者煲黑工藝處理,從而防止其氧化)

  • 2.塑膠手柄(材材:一般為POM料,如有防火阻燃耐高溫要求,則常選用PA尼龍料 處理工藝:注塑成型)

  • 3.端子 (材質:一般為磷銅; 處理工藝:電鍍銀)

  • 4.絕緣底板 (材質:電木板; 處理工藝:沖壓成型)

  • 5.接觸碼片 (材質:一般為磷銅; 處理工藝:電鍍銀)

  • 6.圓形波珠 (材質:一般為不銹鋼; 處理工藝:電鍍鎳)

  • 7.彈弓 (材質:青銅; 處理工藝:沖壓成型)

  • 8.裝飾油 (材質:紅油或者綠油 化工油的一種,涂抹在端子與底板的接觸部位,起裝飾作用。一般要求無毒,環保)

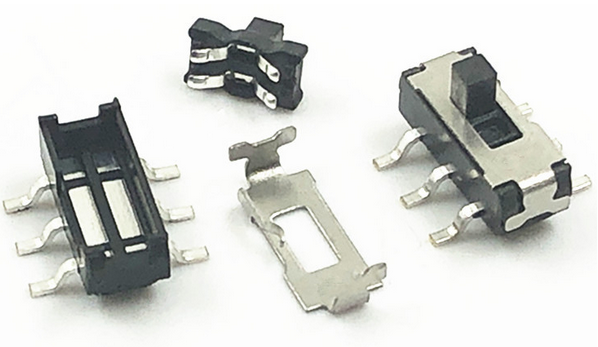

下面是貼片六腳撥動開關拆解


上面我們知道了撥動開關的拆解結構后,下面我們看下撥動開關怎么接線圖解

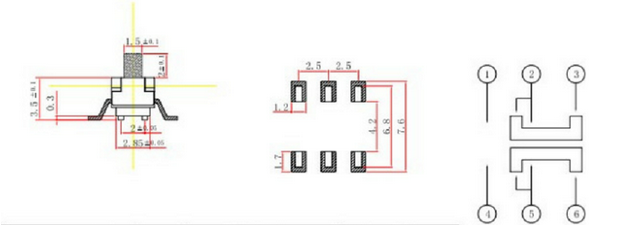

六腳撥動開關接線圖解

由上圖我們可以看出,不同的腳對應的不同的電路開關,所以在設計的時候,可以根據電路板上需要的情況,進行設計布局。

我們知道撥動開關結構和接線圖解后,當發生撥動開關壞了或者接觸不好的時候,就知道維修從哪里接手,如果結構損壞的情況下,要怎么維修呢?

只能把整個撥動開關更換,需要的工具也比較簡單,就是電烙鐵和錫條,用電烙鐵加熱取下壞的撥動開關,然后再把新的配合電烙鐵和錫條,重新安裝上去。如果只是單純的錫點脫落,那只需要重新補錫上去就可以了。
