檢測效驗電位器廠家發貨的電位器流程

發布時間:2019-09-21 點此:3126次

電位器的工作原理:

    從外觀看,脈沖電位器與普通電位器一樣都是三個引腳,但在其內部與引腳1、2相連的是兩個長短不一的金屬靜片,與引腳3相連的是一周有12或24個齒的金屬動片。當脈沖電位器旋轉時可出現四種狀態:即引腳3與引腳1相連,引腳3與引腳2及引腳1全相連;引腳3與引腳2相連,引腳3與引腳2及引腳1全斷開。

在實際使用中,一般將引腳3接地作為數據輸入端。而引腳1、2作為數據輸出端與單片機I/O 口相連。將引腳1與單片機的P1.0相連,引腳2與單片機的P1.1相連。當脈沖電位器左旋或右旋時,P1.0和P1.1就會周期性地產生所示的波形,如果是12點的脈沖電位器旋轉一圈就會產生12組這樣的波形,24點的脈沖電位器就會產生24組這樣的波形;一組波形(或一個周期)包含了4個工作狀態。因此只要檢測出P1.0和P1.1的波形,就能識別脈沖電位器是否旋轉是左旋還是右旋。


穎鑫電子告訴大家怎么檢測電位器廠家發貨的電位器流程

流程一:電位器封裝數量?

檢查電位器個數是否與來料單一致。

流程二:?可調電位器外觀

1、檢驗設備:不需要??

2、檢驗方法及要求:檢查電位器外殼是否有劃痕、裂紋、破損等機械損傷;檢查電位器引出線是否有破損,插頭是否松動。?

3、?判定:外殼無明顯劃痕、裂紋、破損,插頭不松動,旋轉編碼器正常為合格。

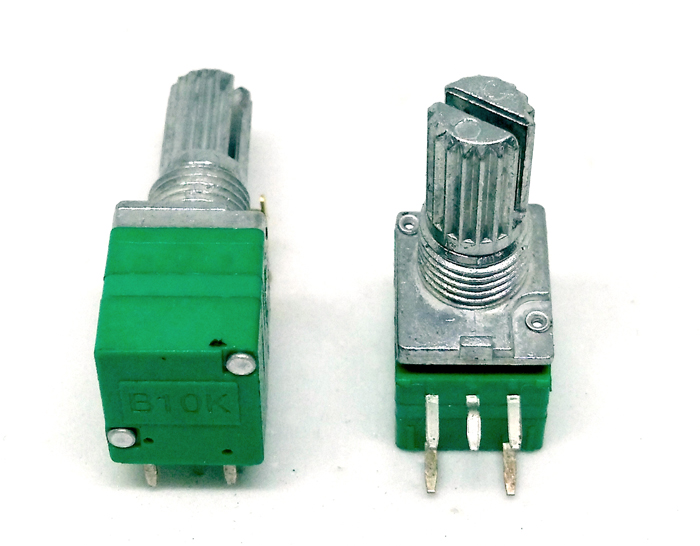

合格電位器的外觀

流程三:電位器電阻的檢驗

電阻檢驗??

1、?檢驗設備:電子萬用表。?

2、?檢驗方法及要求:(1)?用公司的萬用表歐姆檔測量電位器兩個固定端間電阻值(即兩端的引出端間電阻值),與標稱阻值(10KΩ±10%)比較,看二者是否一致。同時旋動轉軸,其值應固定不變。如果阻值無窮大,則此電位器已損壞。(2)?測量其中心端與電阻體的接觸情況,即兩端與中心端之間電阻值。測量過程中,慢慢旋轉轉軸,注意觀察萬用表的讀數,正常情況:隨著轉軸的轉動,讀數均勻平穩地增加或減小,當中心端滑到首端或末端,電阻值為0或標稱阻值。若出現跳動、跌落或不通等現象,說明活動觸點有接觸不良的故障。

3、判定:轉軸旋轉時有平滑感;兩端電阻值達到標稱阻值;電位器的滑動阻值隨轉軸旋轉而變化,最大阻值達到標稱阻值,最小阻值達到零阻值,判定為合格。

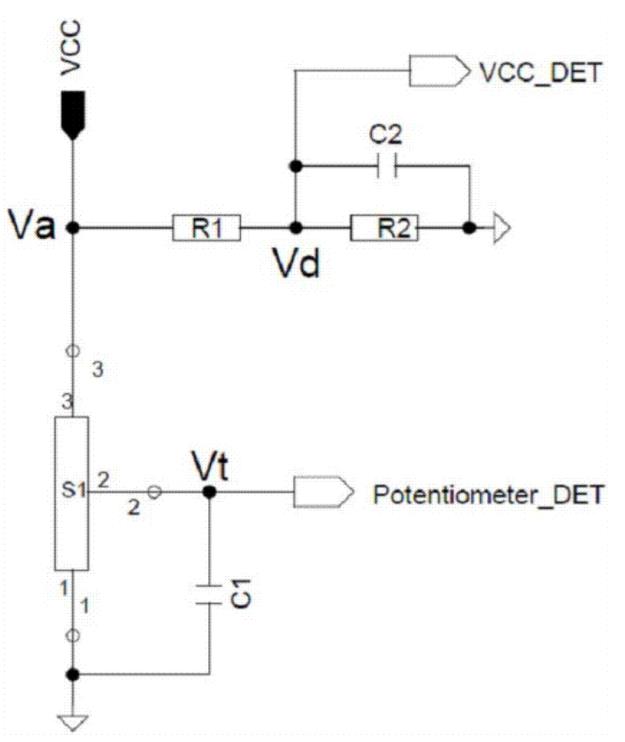

一種電位器的校準檢測電路,其特征在于,所述電位器的第一端連接第一電容的一端,所述第一電容的另一端分別連接所述電位器的第二端和MCU第一電壓探測端,所述電位器的第三端分別連接電源和第一電阻的一端,所述第一電阻的另一端分別連接第二電阻的一端、第二電容的一端和MCU第二電壓探測端,所述第二電阻的另一端連接所述第二電容的另一端。

流程四:性能測試

1、檢驗設備:24V直流電源、推進器

2、檢驗方法及要求:推進器放入水槽中,將電位器與推進器連接,開啟電源開關,反復緩慢旋轉電位器轉軸,觀察推進器是否均勻變速,電位器轉軸旋至兩端時,推進器是否停止或轉速最大。

3、判定:旋轉電位器轉軸,推進器均勻變速,電位器轉軸旋至兩端時,推進器停止或轉速最大,判定為合格。

因為在生產的過程中,即使在精密的生產儀器,在潔凈等級的車間,工廠總會有部分其他因素,但是我們這邊有專業的生產質量管理員,可以很大程度提高產品的良品率,為客戶提供更多的優質價格的型號電位器。同時不同規格的設計,可以用在很多汽車儀表上,質量穩定可比一線品牌,價格優惠,廣東省品牌各種認證證書齊全,有豐富的經營銷售經驗,為客戶提供齊全的售前售后服務,在深圳市的各大高新企業都是合作伙伴,優質廣東供應商。穎鑫電子主營的產品有輕觸開關、撥動開關、可調電位器、按鍵開關等都有很高的銷售營業額,長期加工各種元器件,常規產品倉庫有大量現貨可以調動。
