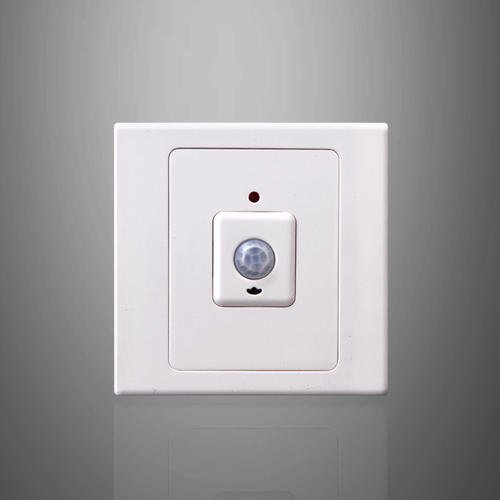

紅外感應開關接線圖 紅外感應開關是基于紅外感應技術的自動控制開關。它可以通過感應外界發出的紅外線來實現自動控制功能。廣泛用于燈具、防盜報警器等。我們今天要介紹的是如何連接紅外感應開關。

首先，一般來說，開關沒有兩根火線，這意味著一根是火線電源引入線，另一根是通向燈泡的火線。在有電源的情況下，你可以先測量兩根電線。有電的是帶電的進線，沒有電的是帶電的出線。，接到開關線進線出。

第二，在正常情況下，開關沒有零線。這是一條直播線路。零線通常是藍色的。最好請有經驗的電工幫助安裝，以避免不必要的觸電事故。

不同類型的感應開關有不同的接線圖。以人體感應開關、微波感應開關和四線感應開關為例。人體感應開關的接線圖如下:

紅外感應開關接線圖 安裝紅外感應開關 1.安裝期間不允許帶電接線。嚴禁負載短路。對于控制熒光燈和節能燈的產品，內部電壓可能需要30 ~ 60秒才能建立，開關才能正常工作。

2.由于熒光燈和節能燈的啟動電流較大，建議用一個開關控制少于2個負載。

3.不要將產品安裝在熱空氣流通的地方，遠離加熱溫度空空氣、冰箱、爐子等的地方?？湛諝庾兓`敏。如果控制負荷是加熱的，它應該超過1米。

4.對于沒有零線和緊急控制的雙線產品，不需要接線極性。對于帶緊急控制或零線的產品，必須按照圖中所示進行布線(不帶緊急控制的產品的電磁端不布線)。

5.調節光控照度和延時旋鈕時，力度應適中。過度用力會損壞產品。

6.檢測范圍內不得有屏風、家具、大型盆景或其他隔離器。

7.不要直接面對窗戶，以防止窗外熱氣流的干擾和人員行走引起的誤報警。

8.頂部安裝的紅外感應開關不應離地面太高，最好在2.5-3米左右。壁掛式面板開關可以安裝在原來的開關位置，也可以直接更換。

9.不要安裝在門、風道和其他有強氣流的地方。
