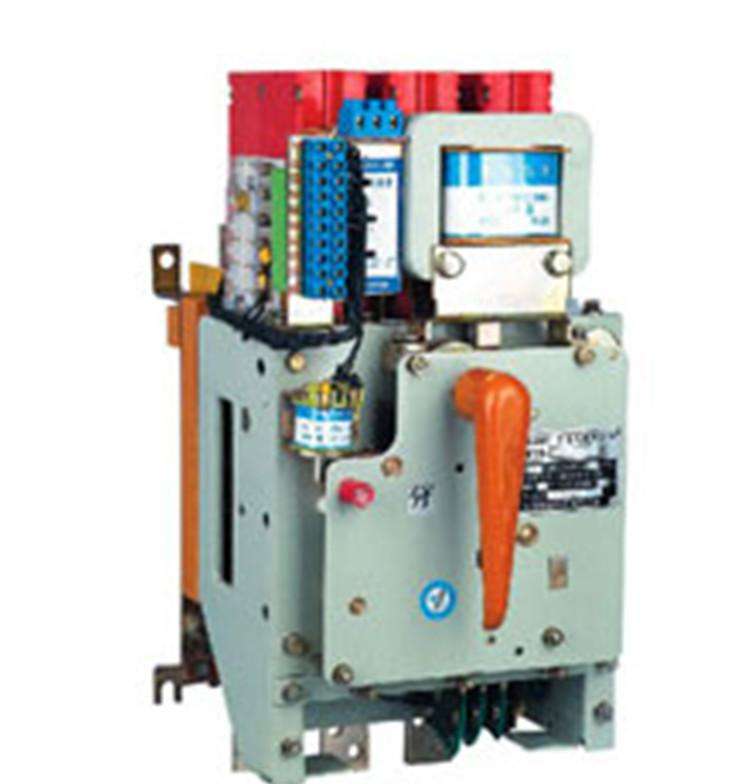

dw15萬能斷路器介紹

DW15通用斷路器用于交流50Hz、額定電流6300安、額定工作電壓1140伏或380伏的配電網，用于配電線路和設備的電能分配、過載、欠壓和短路保護。外殼框架等級的額定電流為630安的斷路器也可用作交流50Hz和380V網絡中電動機的過載、欠壓和短路保護。在正常情況下，斷路器可用于電路的非頻繁切換。外殼框架類額定電流為630A的斷路器也具有抽屜式結構，限流斷路器也可用于正常條件下電機的非頻繁啟動。限流斷路器特別適用于因其限流特性而可能出現大短路電流的網絡。

dw15萬能斷路器的結構特點 DW15通用斷路器為三維布置。接觸系統、快速電磁鐵和左右側板都安裝在絕緣板上。上部裝有滅弧系統，操作機構可安裝在正面或右側。有& ldquo積分。、& ldquo他和& rdquo指示和手動斷開按鈕。其左上方裝有分路脫扣器，其背面裝有與脫扣半軸連接的欠壓脫扣器?？焖亠柡碗娏骰ジ衅骰螂娏麟妷恨D(zhuǎn)換器套在母線上。欠壓延時裝置、熱繼電器或半導體跳閘裝置可分別安裝在下方。

該產品由斷路器本體和抽屜座組成。斷路器本體配有隔離觸頭刀、二次回路動觸頭、接地觸頭支撐導軌等。抽屜座由左右側板、鋁支架、隔離觸頭座、二次回路靜觸頭、托架等組成。推拉操作機構由正下方的操作手柄、螺桿等組成。

以上是對DW15通用斷路器的介紹。通用斷路器將用于800安培以上。一旦移動，斷路器將用于分配大電流和保護變壓器的低壓側主進線。斷路器主要由電力操作。它有很強的性能和豐富的斷路器知識。特別是在保護方面，所有部件都包含在鋼架中。還有一個問題值得解釋，即斷路器應安裝在無爆炸危險、無導電灰塵、無足夠金屬腐蝕和絕緣損壞的地方。

DW15通用斷路器的功能 DW15通用斷路器用于交流50Hz、額定電流6300安、額定工作電壓1140伏或380伏的配電網，用于配電線路和設備的電能分配、過載、欠壓和短路保護。外殼框架等級的額定電流為630安的斷路器也可用作交流50Hz和380V網絡中電動機的過載、欠壓和短路保護。

在正常情況下，斷路器可用于電路的非頻繁切換。外殼框架類額定電流為630A的斷路器也具有抽屜式結構，限流斷路器也可用于正常條件下電機的非頻繁啟動。限流斷路器特別適用于因其限流特性而可能出現大短路電流的網絡。

dw15萬能斷路器的工作條件 1、最高環境空氣體溫度不超過+40℃。

2.環境空氣體溫度24小時的平均值不超過+35℃。

3.環境溫度空氣體溫度的下限值不低于-5℃。

4.安裝地點不得超過海拔2000米。

5、周圍大氣的相對濕度空氣體溫度+40℃不超過50%；在較低的溫度下可以有較高的相對濕度；最潮濕月份的月平均最高相對溫度為90%。同時，該月平均最低氣溫為+25℃。還考慮了溫度變化引起的產品表面冷凝。

6.污染等級:3級。

7.震動:如果訂購，我們將單獨協商。

8.安裝條件斷路器應根據提供的說明成套安裝或單獨安裝在室內，與垂直面的傾角不超過5度。

9.額定工作電壓:三級安裝采用1140伏斷路器，四級安裝采用660伏及以下額定工作電壓的斷路器，三級安裝采用輔助電路安裝，電力變壓器的欠壓跳閘線圈和一次線圈除外。
