漏電保護器，簡稱漏電開關，又稱漏電斷路器，主要用于在設備發生漏電故障時，保護有致命危險的人員免受電擊。具有過載和短路保護功能，可用于線路或電機的過載和短路保護。它也可用于正常情況下不頻繁的線路切換和啟動。

漏電斷路器的工作原理 漏電保護器的主要部件是磁環感應器?；鹁€和零線在磁環上并聯纏繞幾次，磁環上有一個次級線圈。當同相的火線和零線正常工作時，電流產生的磁通量正好抵消，次級線圈中沒有感應出電壓。如果某條線路有泄漏或沒有連接到零線，通過磁環的帶電線路和零線的電流將不平衡，從而產生通過磁環的磁通量，在次級線圈中感應電壓，并通過電磁體使跳閘裝置跳閘。

以下是單相線路的示意圖。三相或三相四線制線路的原理是相同的。

1.安裝不良 如果漏電保護器的端子在安裝過程中連接不牢，往往會導致端子發熱和氧化，灼傷導線絕緣層，并伴有火花和橡膠、塑料燃燒的氣味，導致線路欠壓導致漏電保護器跳閘。

2、漏電保護器本身有問題 在購買漏電保護器時，用戶應盡最大努力從信譽良好的指定制造商或商店購買，不要試圖在短期內從一些個體經營者那里購買“三無”漏電保護器，這往往弊大于利。

3.漏電保護器與負載不匹配 隨著家用電器的不斷普及，許多家庭的負載電流已經遠遠超過線路上漏電保護器的額定電流，導致漏電保護器跳閘。這種情況通常發生在使用空調節和電熱水壺等大功率家用電器時。通常，這個問題可以通過更換匹配的漏電保護器來解決。

4、負載或線路漏電、短路 如果漏電保護器因家用電器等負載漏電或短路而跳閘，只要拔掉有故障的家用電器插頭，電源就可以重新傳輸；如果是線路漏電或短路，就比較困難。一些簡單的故障可以先解決，這樣一些線路可以暫時恢復輸電。具體方法如下:漏電保護器跳閘時，先斷開各支路，再送漏電保護器。當分支被發送時，漏電保護器跳閘，然后該分支可以被判斷為故障。只要該分支斷開，其他分支就可以恢復功耗。這時，如果發現某個房間的插座或燈沒有電，故障通常發生在這個區域。

5、電源進線電壓過高 雖然這種情況很少見，但卻很危險。它通常發生在三相四線供電的住宅建筑中(目前的住宅建筑通常使用這種電源)。由于三相不平衡或小動物(如老鼠)的干擾，電源的總零線被切斷，出現電壓漂移。相電壓可從220伏變?yōu)?80伏，這將使漏電保護器跳閘。為了區分這種故障，一種方法是用一支電筆來測量引入的電線是否帶電。第二是看鄰居是否有絆倒現象，如果有，他們大多屬于這種過錯。第三，用萬用表測量輸入電壓。此時，請不要強行關閉漏電保護器開關，否則很容易造成電器燒毀，嚴重時甚至導致火災等不良后果。此外，進線雷擊也會造成過電壓，導致漏電保護器跳閘。

簡而言之，一旦家用漏電保護器跳閘，檢查時應遵循先簡單后復雜的原則。首先，檢查安裝是否完好。第二，檢查電源的輸入電壓是否過高(查看鄰居)，以及漏電保護器本身是否有任何問題(移除用于輸電的輸出線)。第三，檢查漏電保護器是否能承受家用電器的負荷。最后，檢查是否有負載、線路泄漏或短路。如果實在找不出原因，不要盲目行動，應該邀請專業人士來檢查。否則，弄亂線路不利于故障排除。

塑殼斷路器漏電保護功能的工作原理； 當被保護電路發生漏電或人身觸電時，只要漏電電流達到動作電流值，零序電流互感器的二次繞組就輸出信號，通過漏電電路板處理，指示漏電脫扣器動作，從而切斷電源，起到漏電和觸電保護的作用。

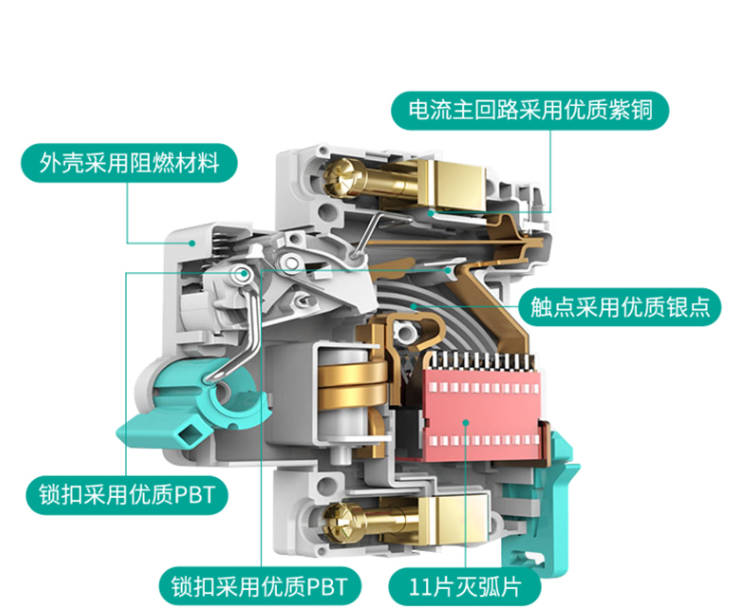

小型漏電斷路器的工作原理； 當由剩余電流操作的斷路器手柄轉到接通位置時，機械機構驅動動觸頭向靜觸頭移動，并可靠地接觸靜觸頭以接通電路。當線路中存在剩余電流或電擊故障時，零序電流互感器輸出的信號觸發晶閘管導通，使剩余電流脫扣器鐵芯動作，推桿推動斷路器脫扣，使剩余電流操作的斷路器在很短的時間內切斷電源，從而實現剩余電流保護功能。

兩個重要問題的解釋: 首先，為什么人身安全保護要求動作電流(I △ n) < 30 ma？?

因?yàn)榇罅康膭游飳?shí)驗和研究表明，心室顫動不僅是由通過人體的電流(I)引起的，而且與人體內電流的持續時間有關，即由通過人體的安全電量q = I * t決定，通常為50mA。也就是說，當電流不大于50mA并且電流持續時間在0.1S內時，通常不會發生心室纖顫。然而，如果按照50毫安秒控制，當由于通電時間短而流過的電流非常大(例如500毫安×0.1S)時，仍會引起心室顫動的危險。雖然在50毫安秒以下不會出現嚴重的致命后果，但也會導致觸電者失去知覺或造成二次傷害事故。實踐證明，30mA·S是觸電保護裝置的保護特性。從使用安全性和制造方便性兩方面來看，它都是合適的，與50毫安秒相比，其安全系數為1.67倍(K=50/30=1.67)。對于女性來說。男性16毫安，女性10.5毫安；女性擺脫電流。相對接近“30mA·S”的安全限值，即使電擊電流達到100mA，只要斷路器在0.1S內動作并切斷電源，對人體不會造成致命的危險。?

二。為什么人身安全保護要求斷開時間t≤0.1秒？

因?yàn)槲覀內祟愋呐K的每一次收縮和擴張都有0.1秒的間隔，在這0.1秒內，心臟對電流最敏感。如果電流在此時通過心臟，即使電流很小，也會引起心臟震顫并造成生命危險。
