輕觸開關是一種電子開關，它采用輕觸式按鍵設計，在按下按鍵時即可完成開關的動作，常常應用于計算機、通訊設備及其他電子產品中。輕觸開關的規格型號十分多樣化，我們可以根據自身需求選擇適合的產品。

一、適用范圍

該系列輕觸開關適用于額定電壓 DC12V ，額定電流為 50MA ，行程為 0.25MM ±0.1MM 的

機械式轉換電路，如電視機，手機，微波爐，數碼攝像機， MP4 ，DVD, 計算機等電子和通訊設備中廣泛應用。

輕觸開關規格型號：qckg（1）（2）（3）-（4）（5）（6）（7）（8）-（9）

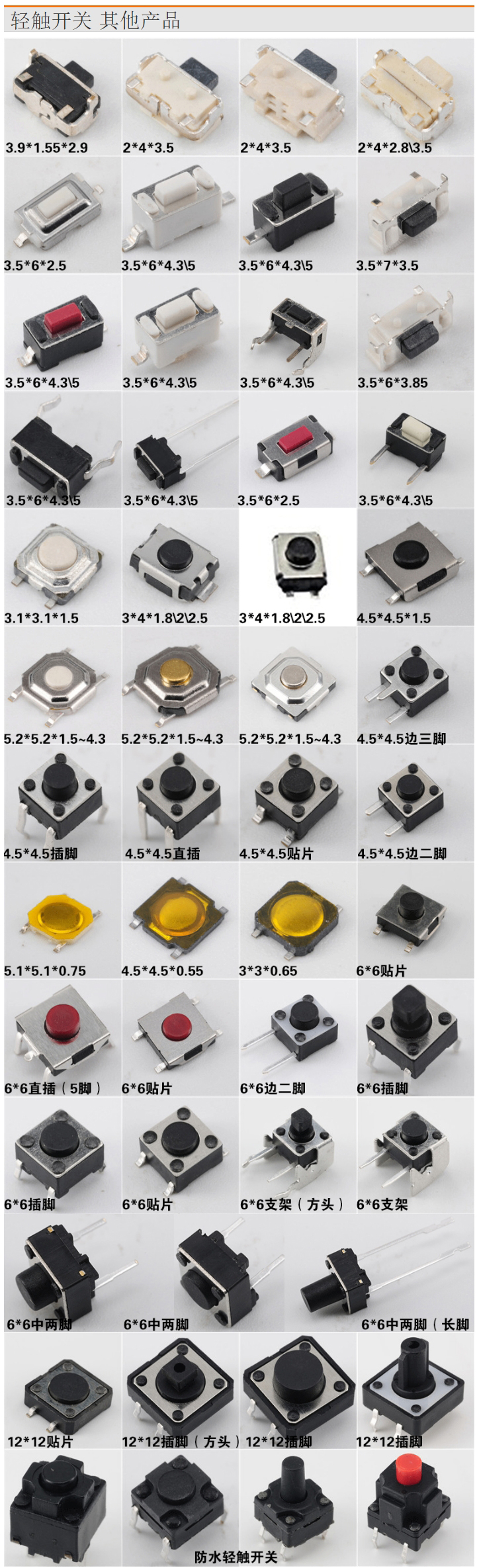

規格型號公式的（1）表示輕觸開關規格外形尺寸：

編號：04 ；開關底座尺寸：3*6

編號：05 ；開關底座尺寸：5*5

編號：06 ；開關底座尺寸：6*6/6*5.3

編號：07 ；開關底座尺寸：7*7/7.2*7.2

編號：12 ；開關底座尺寸：12*12

編號：15 ；開關底座尺寸：1.55*3.9

編號：22 ；開關底座尺寸：2.4*2.8

編號：23 ；開關底座尺寸：2*3

編號：24 ；開關底座尺寸：2*4

編號：32 ；開關底座尺寸：3*2.6

編號：35 ；開關底座尺寸：6*3.5

編號：37 ；開關底座尺寸：3.7*3.7

編號：40 ；開關底座尺寸：4.5*4.5

編號：45 ；開關底座尺寸：4.5*4.5

編號：62 ；開關底座尺寸：6.2*6.2

編號：75 ；開關底座尺寸：7.5*7.5

規格型號公式的（2）表輕觸開關規格安裝形式

編號：1；開關安裝模式：直立式

編號：2；開關安裝模式：屏蔽式

編號：3；開關安裝模式：側臥式

編號：4；開關安裝模式：帖面式

編號：5；開關安裝模式：兩腳直立式

編號：6；開關安裝模式：無支架側臥式

編號：7；開關安裝模式：支架貼面式

規格型號公式的（3）表輕觸開關規格設計編號

規格型號公式的（4）表輕觸開關規格產品高度

編號：015，開關高度：1.5

編號：016，開關高度：1.6

編號：025，開關高度：2.5

（以此類推）

規格型號公式的（5）表輕觸開關手柄顏色

編號：00，開關顏色：自然色

編號：01，開關顏色：黑色

編號：02，開關顏色：紅色

編號：03，開關顏色：白色

編號：04，開關顏色：藍色

編號：05，開關顏色：黃色

編號：06，開關顏色：綠色

編號：07，開關顏色：灰色

編號：08，開關顏色：淺灰色

編號：09，開關顏色：棕色

編號：10，開關顏色：紅褐色

編號：11，開關顏色：鮮紅

編號：12，開關顏色：暗紅

編號：13，開關顏色：淺紅

編號：14，開關顏色：玫瑰紅

編號：15，開關顏色：褐色

編號：16，開關顏色：天藍色

編號：17，開關顏色：冷灰色

編號：18，開關顏色：米黃色

規格型號公式的（6）表輕觸開關安壓力度

編號：A；按力：1.0±0.3；回彈力min：0.2N

編號：B；按力：1.6±0.3；回彈力min：0.5N

編號：C；按力：2.6±0.3；回彈力min：0.7N

編號：D；按力：1.3±0.3；回彈力min：0.5N

編號：E；按力：1.3±0.3；回彈力min：0.5N

編號：F；按力：2.0±0.2；回彈力min：0.5N

編號：G；按力：1.9±0.2；回彈力min：0.2N

編號：H；按力：2.2±0.5；回彈力min：0.5N

編號：J；按力：3.0±0.3；回彈力min：0.8N

編號：K；按力：5.0±1.0；回彈力min：0.8N

編號：L；按力：1.2±0.4；回彈力min：0.3N

編號：N；按力：1.0以下；回彈力min：0.1N

編號：M；按力：3.5±0.9；回彈力min：0.6N

編號：O；按力：2.5±0.3；回彈力min：0.7N

編號：R；按力：0.9±0.3；回彈力min：0.2N

規格型號公式的（7）表示壽命

編號：000表示常規

編號：008表示壽命8萬次

編號：010表示壽命10萬次

編號：016表示壽命16萬次

編號：020表示壽命20萬次

編號：025表示壽命25萬次

編號：030表示壽命30萬次

編號：050表示壽命50萬次

編號：100表示壽命100萬次

規格型號公式的（8）表示輕觸開關包裝形式

編號：0表示膠袋包裝

編號：1表示編帶包裝

編號：2表示吸塑盒包裝

編號：3表示中性膠袋包裝

編號：4表示中性編帶包裝

編號：5表示真空編帶包裝

編號：6表示氣泡/膠袋包裝

編號：7表示氣泡/編帶包裝

編號：8表示管裝

編號：9表示中性氣泡/膠袋包裝

規格型號公式的（8）表示輕觸開關生產制作材料

編號：0，波峰焊產品手柄、底座（PA66）、回流焊產品手柄、底座（FR52）、蓋板和支架（鐵）

編號A，蓋板、支架都是銅

編號B，蓋板、支架都是不銹鋼

編號C，蓋板塑料

編號D，底座FR52

編號E，底座PA6T

編號F，底座LCP

編號G，底座PPA

編號H，底座PBT

編號I，底座PPS

編號J，手柄PPA

編號K，手柄PC

編號L，底座和手柄PPA

編號N，底座FR52手柄PA6T

編號M，底座FR52手柄PA6T

編號O，底座FR52手柄PPA

編號P，底座LCP手柄PA6T

編號Q，底座LCP手柄PA6T，蓋板和支架是鋼

編號R，底座FR52手柄FR52

編號S，底座和手柄PA6T

編號T，底座和手柄PPA+蓋板不銹鋼

編號W，底座PPA手柄PPA，蓋板是鋼

編號X，底座LCP手柄LCP

編號Y，底座FR52手柄PPA，蓋板是銅

輕觸開關海關商品編碼：8536500000，8541300000，8535309000，出口退稅稅率：13%，進口普通稅率50%，入境貨物通關單A， 民用商品入境驗證L，CIQ代碼(13位海關編碼)：8536500000999 ， 電壓≤1000伏的其他開關。

一般來說，輕觸開關的外觀設計會根據使用環境的不同而有所區別。比如，對于室外使用的輕觸開關，通常會采用更為堅固、防水的材料制造，以保證產品在惡劣環境下仍能正常使用。同時，輕觸開關的尺寸也會因應用戶需求而有所差異，有些輕觸開關非常小巧玲瓏，只需輕輕一按就能實現開關操作，而還有些輕觸開關尺寸較大，適合需要經常進行開關操作的用戶使用。

在選擇輕觸開關時，還需要注意產品的電氣參數，比如額定電壓和額定電流等。這些參數的不同會對產品的使用效果產生直接影響，因此需要在購買時仔細查看產品的規格型號，選擇符合自身需求的產品。

總之，輕觸開關規格型號繁多，各具特色，我們可以根據自身需求選擇適合的產品。同時，在使用輕觸開關時，還需要注意產品的防水性能、尺寸大小以及電氣參數等方面，以確保產品的正常運行和長期穩定使用。
