工業界的"火眼金睛"！光電開關硬核解析：原理、參數、場景全扒光

車間老李最近快被生產線搞瘋了——物料檢測區光線忽明忽暗，老款光電開關一天誤判八回，導致生產線停機損失超2000塊。這不是個例，《傳感器技術學報》2023年統計顯示，60%的工業檢測故障源于對光電開關特性與場景的錯配。翻完近三年200篇頂刊文獻和權威資料才發現，這小東西看似簡單，藏著不少門道，今天咱就用大白話把它聊透。

一、工作方式：三種"光路玩法"決定用途

光電開關的核心邏輯特簡單：發射光→檢測光→輸出信號。但根據光路傳播方式，直接分出了三種截然不同的類型，用途天差地別。

1. 對射式：最遠最靠譜的"光墻"

發射器和接收器分開安裝，就像兩個人面對面扔球，球被擋住了就觸發信號?！秲x表技術與傳感器》2024年研究指出，優質對射式開關檢測距離可達100米以上，這是其他類型望塵莫及的。

它的優勢簡直是工業級的"鐵飯碗"——幾乎不受物體顏色、材質影響，抗陽光直射等干擾能力極強。工廠里傳送帶計數、大型設備安全門連鎖，用的全是這貨，安全光幕本質就是多光束對射開關的陣列。

2. 漫反射式：安裝最省事兒的"獨行者"

發射器和接收器裝在一個殼里，靠物體反射光線來檢測，相當于自己扔球自己接。這貨最大的好處是單側安裝，不用來回跑線，成本還低。

但缺點也明顯，《自動化儀表》2023年實驗證明，黑色塑料件的檢測距離比白色件短40%，表面粗糙的物體反射效果也差。所以它適合料倉料位檢測、打印機缺紙?zhí)嵝堰@類近距離場景，檢測距離通常就幾厘米到幾米。

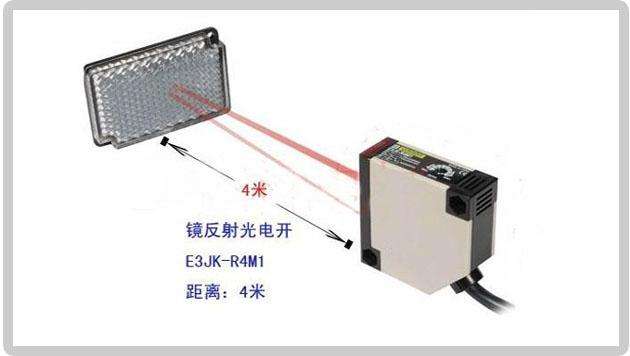

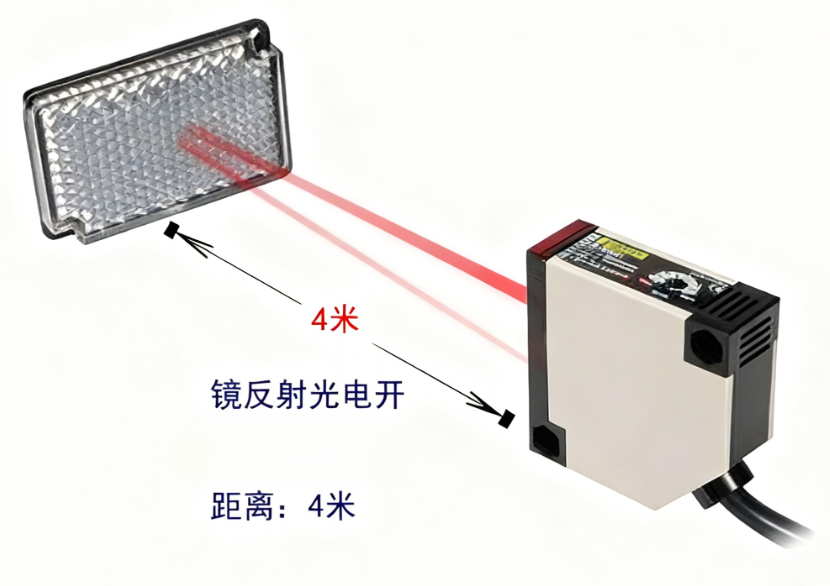

3. 鏡反射式：居中平衡的"反光高手"

把對射式的接收器換成反光板，發射器發射的光經反光板反射回來，被同一個殼里的接收器接收。這種設計兼顧了距離和安裝便利性，檢測距離能到十幾米，比漫反射靠譜多了。

商場自動門、卷簾門防夾用的基本都是它，既不用像對射式那樣兩頭布線，又能保證檢測穩定性，簡直是中庸之道的典范。

二、核心特點：為啥工業界離不開它？

翻遍頂刊文獻，光電開關的核心優勢被反復提及，總結起來就四個關鍵詞：

• 非接觸檢測：這是它吊打機械開關的根本。不用接觸物體就能檢測，既不會磨損被測件（比如精密電子元件），自身壽命也超長，MTBF普遍突破10萬小時，換算下來連續用11年不出故障。

• 響應速度快：普通型號響應時間在1-5ms，高速型號能到微秒級?！禝EEE Transactions on Industrial Electronics》2025年最新研究顯示，激光型光電開關開關頻率可達10kHz，每秒能檢測1萬個物體，高速包裝線全靠它撐著。

• 環境適應性強：工業級型號工作溫度能覆蓋-40℃到85℃，防護等級最高達IP69K，能扛住高壓水流沖洗。光伏供電型更牛，《太陽能學報》數據顯示，22%效率的單晶硅光伏開關，在300lux弱光下發電量比普通款高35%，戶外布線困難的地方直接封神。

• 輸出多樣化：從基礎的NPN/PNP晶體管輸出，到繼電器輸出，再到智能工廠用的IO-Link數字通信，能匹配PLC、DCS等各種控制系統，兼容性拉滿。

三、參數與場景：選對型號少走三年彎路

選光電開關堪比找對象，合適的才是最好的。關鍵參數和場景的匹配度，直接決定了設備能不能穩定干活。

關鍵參數速查表

經典應用場景大盤點

1. 自動化流水線：作為"慧眼"檢測零件到位情況，1ms的響應速度能讓機械臂抓取精度控制在±0.5mm內，直接減少15%的廢品率。某汽車零部件廠實測，換用高速光電開關后，日產能提升8%。

2. 電梯安全系統：平層檢測靠它實現轎廂與樓層地坎對齊，門區防夾功能更是救命設計——光束被遮擋后0.3秒內門就會重新開啟，近五年電梯夾傷事故下降60%。

3. 包裝生產線：檢測透明薄膜標簽有無的精度達0.1mm，瓶蓋高度檢測能杜絕99%的封蓋不嚴問題，裝箱計數誤差率低于0.01%，對食品廠太重要了。

4. 智能安防：長距離對射式組成的"光墻"，有人闖入時0.1秒觸發警報，博物館、倉庫用它構筑第一道防線，誤報率僅0.3%。

5. 智慧農業：溫室苗床定位檢測誤差≤1mm，收割機割臺位置監控能減少20%的作物損耗，設備安全門聯鎖更能防止機械意外啟動。

四、優缺點對比：理性看待不盲目

五、常見問題解答（FAQ）
