電位器是具有三個引出端、阻值可按某種變化規律調節的電阻元件。電位器通常由電阻體和可移動的電刷組成。當電刷沿電阻體移動時，在輸出端即獲得與位移量成一定關系的電阻值或電壓。

電位器既可作三端元件使用也可作二端元件使用。后者可視作一可變電阻器，由于它在電路中的作用是獲得與輸入電壓（外加電壓）成一定關系得輸出電壓，因此稱之為電位器。

電位器是一種常用的電子元器件,它可以起到調節音量,調節溫度,功能調節等等.不過有不少使用者并不知道如何識別電位器的符號含義，下面說明電位器符號的意思：

電位器的作用大致可以分為三類

　　1.分壓作用 2.變阻作用 3.控制電流作用

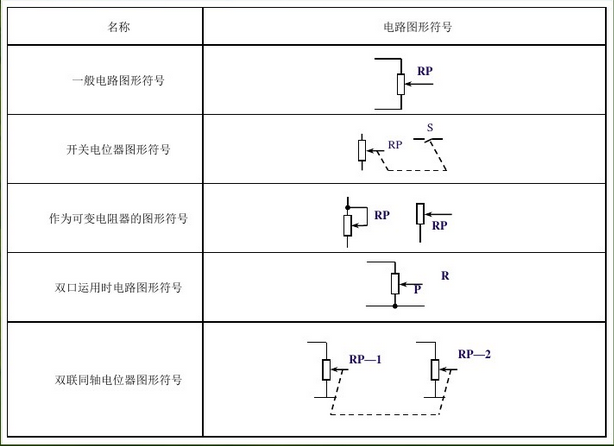

　　電位器在電路中的圖形符號與電阻器的電路圖形符號相似，一起來看看吧！

　　電位器符號

東莞穎鑫電子專業供應電位器,電位器型號全,廣泛應用于汽車電子、家庭音響聲音調整按鈕、多媒體閱讀電子書、調音臺可調開關、對講機、電子玩具、家用旋轉電源、航天航空、軍工等領域。在全體員工的努力下多次被客戶評為“優秀供應商”，公司不僅供應給不同地域的企業，同時生產設計各種其他國家的訂單。

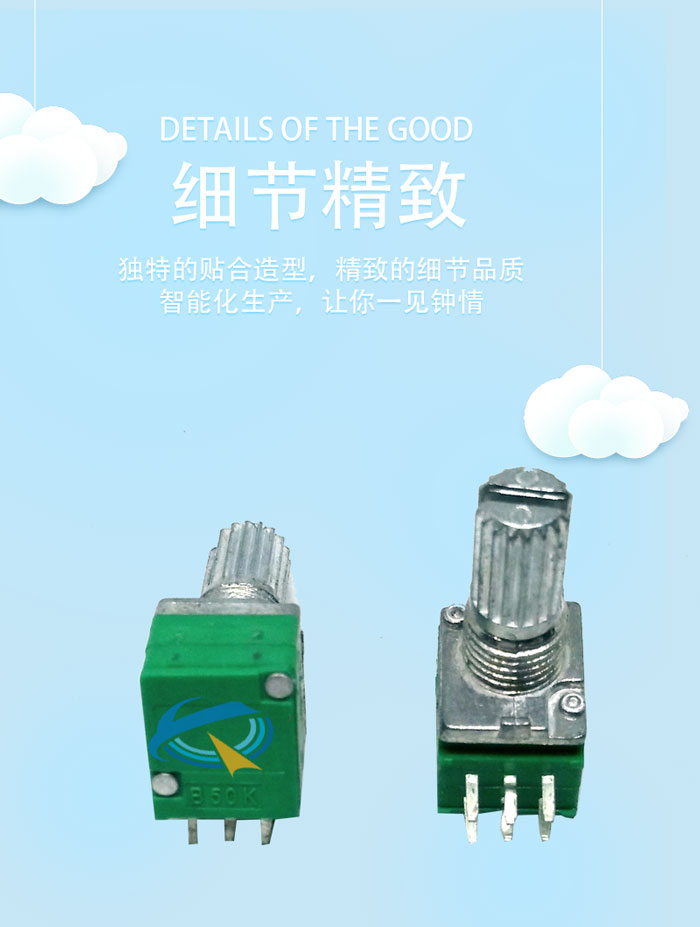

電位器中還有旋轉電位器即是可變電阻器（機電元件），他靠電刷在電阻體上滑動，在電路中獲取與輸入電壓形成一定關系地輸出電壓，故被稱之為電位器。電位器，是用于分壓的可變電阻器。在裸露的電阻體上，緊壓著一至兩個可移金屬觸點。觸點位置確定電阻體任一端與觸點間的阻值。觸點常見的有三個 或者6個，這個是根據設備需求進行生產定制的，方便設備和電位器的連接。

　　由于旋轉電位器阻值的單位與電阻器相同，其單位也是歐姆，符號用Ω代表。

　　旋轉電位器的主要參數有線性、阻值、額定功率、轉動雜音、溫度、電阻變化特性、絕緣阻抗等。

　　旋轉電位器主要用于通訊產品、對講機、汽車功放、多媒體音響、智能家居、計算機周邊等，其功能主要為：音量調節、光線強弱調節、菜單選擇、速度調節、溫度調節等。

電位器種類：

（1）數字電位器：數字電位器亦稱數控可編程電阻器，是一種代替?zhèn)鹘y(tǒng)機械電位器（模擬電位器）的新型CMOS數字、模擬混合信號處理的集成電路。數字電位器由數字輸入控制，產生一個模擬量的輸出。依據數字電位器的不同，抽頭電流最大值可以從幾百微安到幾個毫安。

（2）同軸電位器：調節2個聲道音量平衡用的，這個電位器很特別，當旋在中間位置時，其中一聯電位器的中間腳對左邊腳的阻值是零（應急時就把電路板上這二個腳的焊盤用銅線短路），而另一聯電位器的中間腳對右邊腳的阻值是零，這個只能用同樣的電位器來換，沒有其他電位器可以替代，不過阻值不一定非要100千歐姆，在20到100千歐姆之間都可以用。
