輕觸開關 引腳

發布時間:2025-02-06 點此:146次

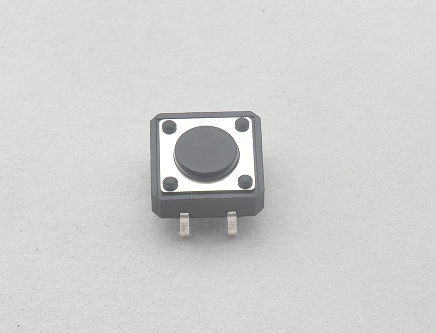

輕觸開關

輕觸開關(Tactile Switch)是一種常見的電子元件,通常用于按鍵控制或信號觸發。它的引腳設計決定了其連接方式和電路布局。以下是關于輕觸開關引腳的詳細說明:


1. 引腳結構與類型

輕觸開關的引腳數量通常為 2腳 或 4腳,具體設計取決于開關類型:

2腳開關:最簡單的設計,按下時導通,松開時斷開。

4腳開關:更常見的類型,實際內部是兩組引腳并聯(1-2腳和3-4腳導通),目的是增強機械穩定性,方便PCB布局時對稱焊接。


2. 引腳功能

導通原理:按下按鍵時,內部金屬?gòu)椘瑢梢_短接,形成電流通路;松開后彈片復位,斷開連接。

引腳排列:四腳開關的引腳通常分為兩組(對角導通),例如:

  - 按下時 1-2腳導通,3-4腳同時導通(兩組引腳并聯)。

  - 實際使用中可任選一組連接(另一組懸空),但對稱焊接能提高穩定性。


3. 接線方法

基礎電路:輕觸開關通常需要配合 上拉電阻 或 下拉電阻 使用,以確保未按下時為明確的高/低電平。

  - 示例電路(下拉電阻):

    ```

    VCC → 開關引腳1

    開關引腳2 → GPIO引腳(如單片機輸入)

    開關引腳2 → 下拉電阻(10kΩ)→ GND

    ```

四腳開關接線:選擇對角引腳(如1-2或3-4),其余引腳可懸空或焊接固定。


4. 引腳檢測方法

萬用表測試:

  1. 將萬用表調至 通斷檔。

  2. 未按下時,兩組引腳間應不導通。

  3. 按下時,對應的兩組引腳(如1-2或3-4)應導通。


5. 常見問題與解決

引腳虛焊:焊接時確保引腳與焊盤充分接觸,避免冷焊。

接觸不良:可能是彈片老化,需更換開關。

引腳氧化:長期使用后引腳可能氧化,可用酒精清潔。


6. 選型注意事項

引腳間距:常見間距為2.54mm(標準排針間距),需匹配PCB封裝。

高度與尺寸:根據安裝空間選擇(如4x4mm、6x6mm)。

壽命:高質量開關可達10萬次以上按壓。


如果需要更具體的型號或應用場景(如貼片式、插件式),可以提供更多信息進一步分析!

輕觸開關與引腳的關聯及應用

輕觸開關與引腳在電子設備中共同發揮著重要的作用,輕觸開關通過按鍵操作實現電路的開閉,而引腳則為這一操作提供了電路連接的基礎,在實際應用中,輕觸開關的觸點通過引腳與電路板上的電路進行連接,實現信號的傳輸和設備的控制。

在智能手機、平板電腦、家用電器、汽車電子設備等領域,輕觸開關和引腳都得到了廣泛應用,智能手機的按鍵、觸摸屏等部件中就有許多輕觸開關和引腳的應用,它們通過精確的控制和穩定的連接,為電子設備的正常運行提供了重要支持。
