微動開關如何接線

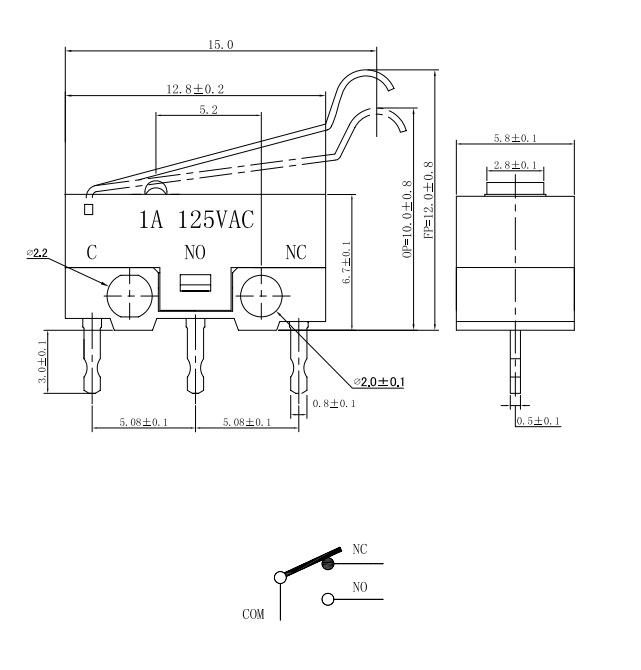

我們常見的微動開關，基本是以三個針腳為多，三個針腳分別是公共端子腳（COM），常開端子腳（NO），閉合端子腳（NC），公共針腳是插在插座的零線位置，常開針腳是開啟開關，閉合針腳是斷開作用。

1、常開的意思是NO兩邊的接線觸頭接上線后是不同的,而常閉NC則是通的。

2、微動開關可能和行程開關類似,行程到觸發位置后,開點NO變閉點NC,閉點NC則變開點NO,這樣的動作可以給出信號,或者直接控制小設備,或是做出聯動動作。

3、如果是要控制東西,動作觸發設備開始運作,就接開點,如果是要動作觸發停止設備就接閉點,大設備要搭配交流接觸器進行聯動了。

微動開關的用途

微動開關體積較小，但是作用卻相當大，在我們的生活處處都可以看見。比如電腦鼠標、汽車鼠標器、汽車電子產品、通訊設備、軍工產品，試驗儀器、燃?xì)鉄崴?、燃?xì)鉄崴鳌⒚簹庠?、小家電、微波爐、電飯鍋、浮球電子設備設施、醫療器械、樓宇自動化、電動工具及一般電氣和接收器電子設備、24小時定時器等。

微動開關的分類

微動開關的種類多樣，內部結構有成百上千種，按體積分有普通型、小型、超小型；按防護性能分，有防水型、防塵型、防爆型；按分?jǐn)嘈问椒?，有單?lián)型、雙聯型、多連型。目前還有一種強斷開微動開關（當開關的簧片不起作用的時候，外力也能使開關斷開）；按分?jǐn)嗄芰Ψ?，有普通型、直流型、微電流型、大電流型?/span>
