薄膜開關原理

薄膜開關是一種常見的開關，它的工作原理是通過按下薄膜開關，上電路的觸點向下變形，與下電路的極板接觸導通，手指松開后，上電路觸點反彈回來，電路斷開，回路觸發一個信號。

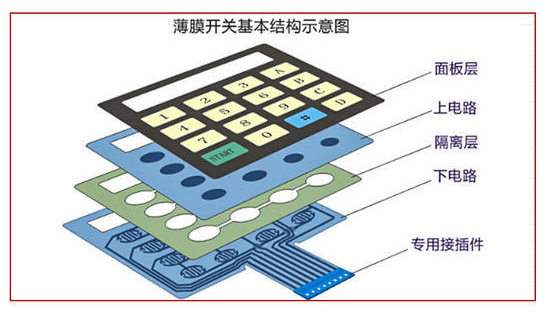

薄膜開關結構圖

薄膜開關修復方法

修復薄膜開關的方法主要包括以下幾種：

1. 更換損壞的薄膜開關：如果薄膜開關失效，可能需要將其更換為同規格型號的薄膜開關。

2. 電池更換：如果薄膜開關由電池供電，當電池出現問題時，薄膜開關可能會失效。在這種情況下，需要將電池更換為新的。

3. 清除靜電：有時，靜電可能會導致薄膜開關的問題。因此，可能需要采取措施來清除靜電。

4. 按鍵和電路連接的修復：可以拆開薄膜開關，使用萬用表找出各按鍵開關點與線路板的連接位，以確定改裝后的開關連接點與原來的相對應。此外，還可以通過清潔和潤滑、調整按鍵彈性、更換按鍵或彈簧、修復電路連接等方法來有效地修復薄膜開關的常見故障。

5. 觸點修復和更換：對于一般的觸點粘連或污垢問題，可以嘗試清潔金屬觸點或更換觸點。

6. 整體更換：在一些嚴重的情況下，可能需要考慮更換整個薄膜開關。

選擇合適的修復方法需要根據具體情況和問題的復雜程度。在實施任何修復措施之前，建議先仔細研究問題的具體狀況，并在必要時尋求專業人士的幫助。

薄膜開關怎么接線

薄膜開關的接線方法主要取決于具體的應用場景和設備需求。基本的接線步驟如下：

1. 首先，理解薄膜開關的基本結構：薄膜開關由面板、上電路、隔離層、下電路四部分組成。按下薄膜開關，上電路的觸點向下變形，與下電路的極板接觸導通，手指松開后，上電路觸點反彈回來，電路斷開，回路觸發一個信號。

2. 簡單的開關控制：將薄膜開關的正極（VCC）連接到電源的正極，將負極（GND）連接到電源的負極，然后將輸出端連接到需要控制的設備或電路。

3. 組合多個開關：如果需要組合多個薄膜開關來控制不同的功能，可以將它們的正極（VCC）連接到電源的正極，共用負極（GND），并將各自的輸出端連接到需要控制的設備或電路。

4. 插座式接線方法：薄膜開關的尾部通常具有多個引腳或插座，可以通過插座式接線來連接到其他電路或設備中。這種接線方法比較常見，簡單且易于維護。

5. 對于使用Arduino的情況，連接非常簡單。例如，將鍵盤的引腳1連接到Arduino的數字引腳9，然后繼續向左連接引腳，例如2與8、3與7等。

薄膜開關注意事項

在使用薄膜開關時，需要注意以下幾點：

1. 薄膜開關應存放在常溫的室內環境中，同時應進行防塵和防潮處理。此外，周圍空氣中不應存在酸性、堿性或其他腐蝕性氣體，以免對薄膜開關造成損害。

2. 薄膜開關的出線需要得到妥善保護，不能將出線朝下放置，以防止損傷電線。

3. 如果需要取出其中幾張薄膜開關，應當按照原先的方式捆扎好，但注意力度不能過大，避免損壞薄膜開關。

4. 薄膜開關在使用過程中，務必保證其貼合的表面平整、無銹、無油、無塵，以確保其正常工作。

5. 透明顯示窗和挖空部分需要做出明顯區分，可以通過顏色區分或者專門注釋說明。如果對按鍵起凸高度有特殊要求，也需要特別備注。

6. 薄膜開關是智能開關設備與普通型的傳統開關有非常大的區別，材質和外觀非常的敏感，需要非常細心的呵護保存。

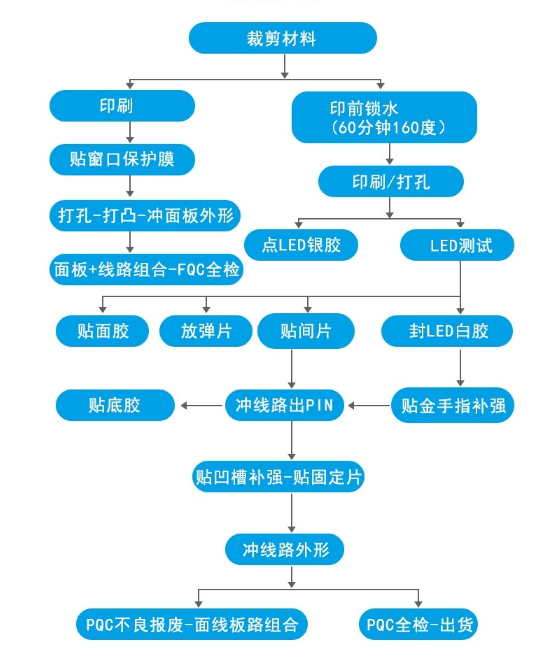

薄膜面板開關制作流程

薄膜開關種類

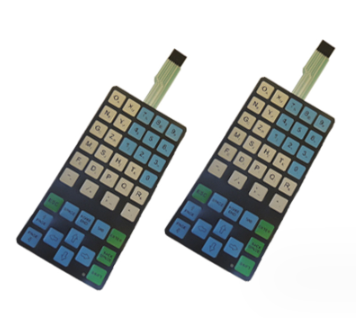

薄膜開關是一種電子部件，由剛性或柔性印制電路板為基體，安裝上有手感或無手感按鍵，再覆以印刷有彩色裝飾性圖案的塑料（聚碳酸酯PC、聚酯PET等）薄膜面板構成的，集開關功能和裝飾性功能為一體。薄膜開關的種類多樣，常見的類型包括金屬彈片型、熱壓凸苞手感型、平面輕觸型、電容感應型、LED導光板型、EL冷光型、PCB線路型和FPC線路型等。

金屬彈片型采用金屬彈片作為導通介質，具有按鍵手感好、力度均勻、行程精確度高等優點，但需要使用在平整，能承受按鍵力度的襯板上，或直接采用加厚PCB板作為線路層。熱壓凸苞手感型則采用薄膜材料印刷接觸面后，軋起凸點形成回彈力，壽命高，可達到五十萬次以上。

此外，薄膜開關還具有小巧輕便、美觀、密封等特點。運用特有的技術，可以使薄膜開關具有防水，防腐蝕等功能。不同類型的薄膜開關各有特點和適用場景，例如平面式無觸感型使用壽命長，但無觸感；膠片凸面觸感型有良好的觸感，但使用壽命相對較短；凸邊框式無觸感型外表美觀，有較強的立體感，但無觸感；凸邊框式觸感型外表美觀，有較強的立體感，且有觸感。
