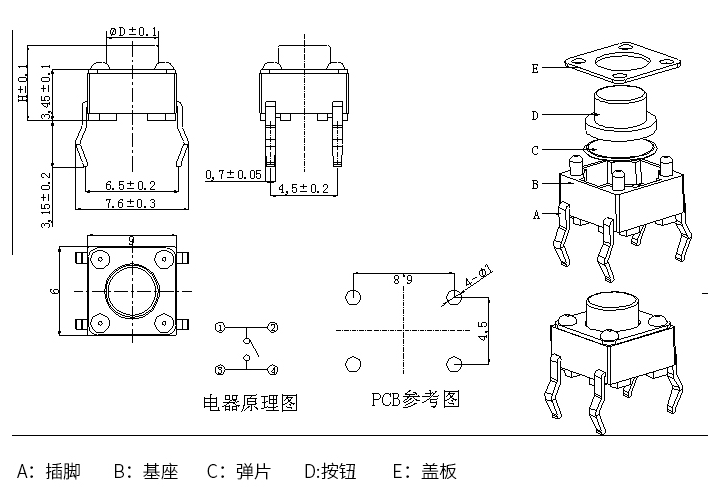

輕觸開關按鈕內部構造圖解

輕觸開關由：嵌件、基座、彈片、按鈕、蓋板組成其中防水類輕觸開關在彈片上加一層聚酰亞胺薄膜。

輕觸開關通常由按鍵、彈片、接點、套管和支架等部分組成。按鍵是用戶直接觸碰的部分，可由塑膠或金屬制成。彈片作為連接按鍵和接點的發揮重要作用，可以采用不同形狀和材質。接點是完成導通功能的部分，一般有兩個接點，由合金材料制成以抵抗氧化和磨損。套管是防塵、防水和絕緣的部分，常用硅膠、氯丁橡膠等支架則是以上各部件的安裝平臺。

輕觸開關類型：標準型、密封型、SMD型、防水型、擺型、長型、塔式型、半圓形陣列超薄型等。接觸是鍍銀鍍金。安裝形式主要有焊接式插入、銷插入、表面安裝等。尺寸為4.5*4.5毫米、6*3.5毫米、6*6毫米、6.6*6.6毫米、8*8毫米、10*10毫米、12*12毫米等。

輕觸開關怎保養內部結構

1、定期進行清除污漬，輕觸開關使用久了或者在粉塵多以及環境惡劣的條件下使用時，開關往往會出現腐蝕以及布滿灰塵，這種情況就會出現開關失靈以及損壞，嚴重影響到它的使用壽命，所以要定期對它進行清潔，不能有污漬出現，如果是在環境比較差的條件下使用，可以安裝一個開關保護罩，這樣很大程度上可以防止灰塵進入。

2、按動開關的時候手要干凈整潔，尤其是不能濕噠噠的手去按輕觸開關，這樣很容易把水滲進開關里面，會造成短路，甚至出現觸電，所以平時要正確使用，多維護保養。

輕觸開關測量性能

1.檢測開關行程

按壓輕觸開關柄的上平面軸心，逐漸增加操作力，并用游標卡尺記錄行程變化，誤差小于%15。

2.檢測外觀尺寸

觀察產品各部件有無鼓泡、氣穴、無銹蝕、油污及其他可見的損傷；開關柄要求無毛刺凸起、光滑；引腳電鍍 有無氧化、銹跡、彎曲；表面印字是否清晰、完整，再者安裝尺寸、開關結構、外形尺寸應符合產品規格書公差要求。

輕觸開關的檢測方法 純干貨

3.檢測機械性能

核對規格書設定的額定電壓和額定電流，并入萬用表調制電壓檔來檢查電路的通斷，或以蜂鳴檔測，開關的通斷應該干脆利落、準確清晰、流暢平順，沒有卡滯且轉換正常。

4.檢測耐壓值

要求：沒有飛弧、閃爍、漏電流不超過0.5A

在加載頻率為50HZ 交流電壓250V的電壓下，開關相鄰但不想接的觸點間或金屬件之間，持續一分鐘時間。

5.檢測輕觸開關可焊性和耐焊性

將需要焊接的觸點或金屬件沉入助焊劑中3秒，沿水平方向加入238-243°的的Sn96.5 3Cu0.5，233度的Sn63pb37物料，主體距離熔融焊料1.5個㎜，隨后取出試驗品，放置顯微鏡下觀察金屬料附著的情況，標準的要求是上錫清亮、光滑，只允許少量的擴散（例：針孔為浸潤、弱浸潤），隨后開關做焊接熱實驗，觀察殼體是否能夠動作、切換電路；
