16A大電流滑動開關

發布時間：2019-12-17　點此：5272次

16A大電流滑動開關廠家批發價格：1.26~1.5元/個

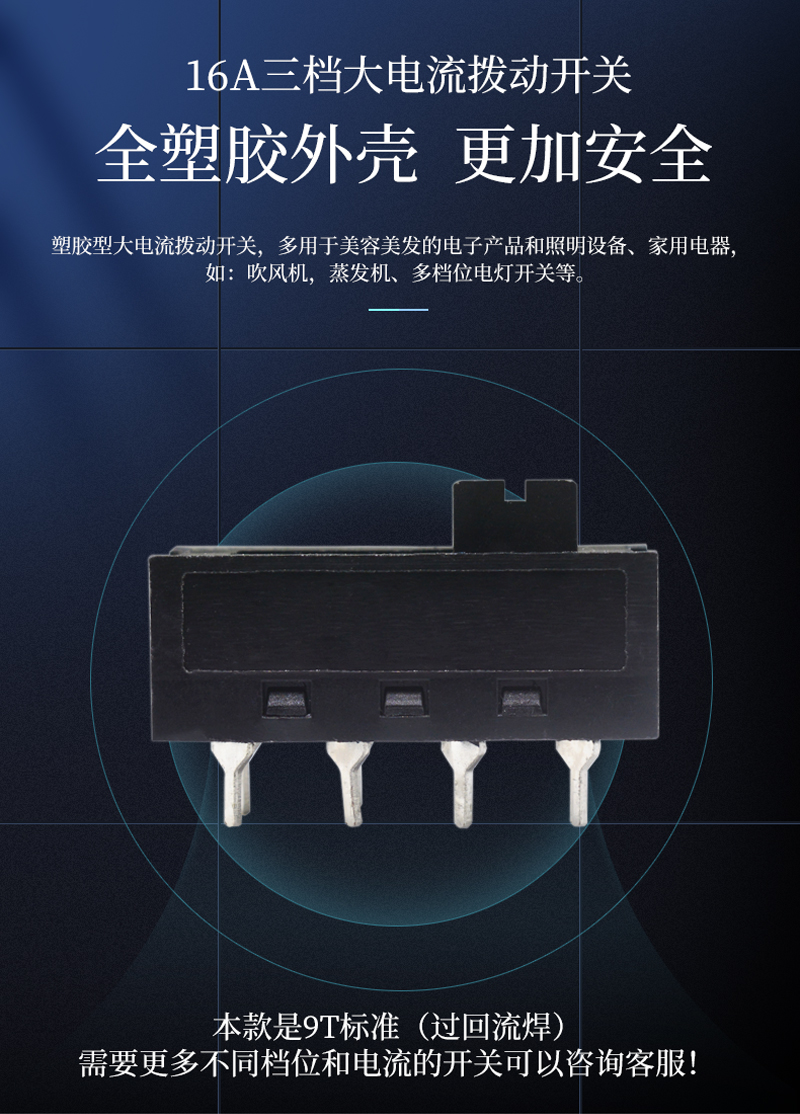

此款多用于大功率的吹風機或者設備上。本款16A的撥動開關外殼材料等級是9T，在焊接過程可以過回流焊。

16A大電流滑動開關詳情圖

新款的滑動開關外觀設計上對比老款要更加安全，舊款的外殼是使用金屬外殼，因?yàn)榇箅娏鞯脑?，容易發生漏電事故，特別是使用者手帶水更加不安全。新款使用的是塑料外殼且插腳的間距重新測試，符合各種認證標準，防止電流過大擊穿主板。

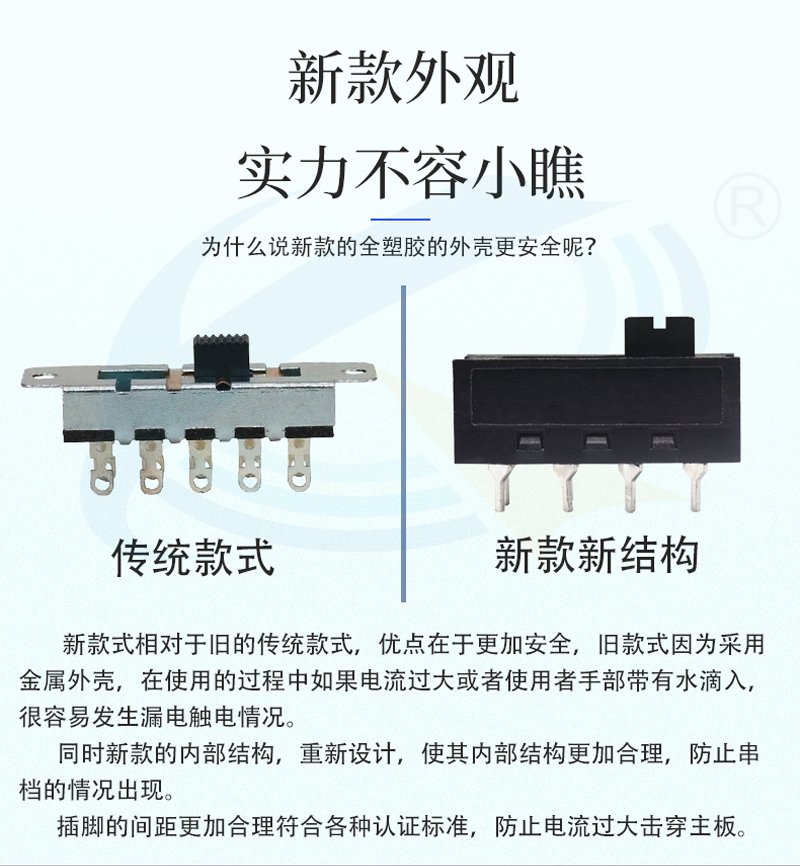

撥動開關新舊款性能對比圖

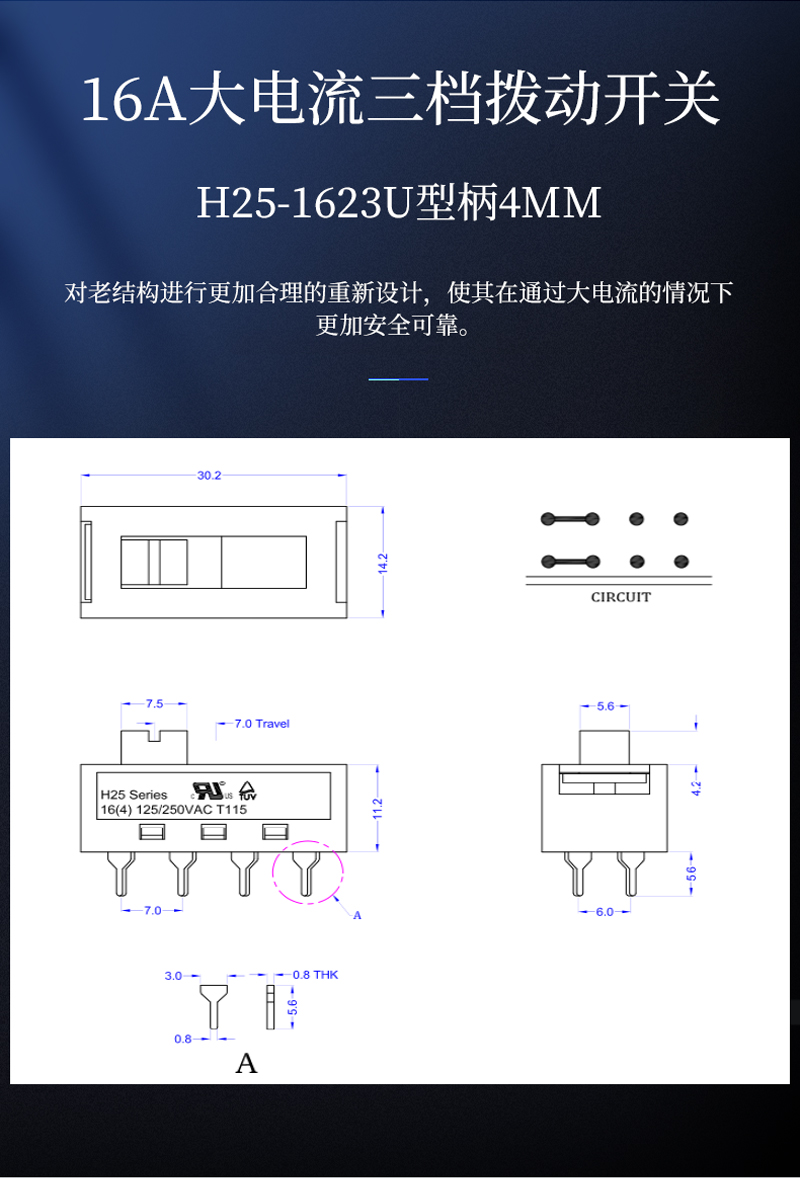

H25-1623U大電流撥動開關的電路設計圖紙：

大電流撥動開關電路設計圖

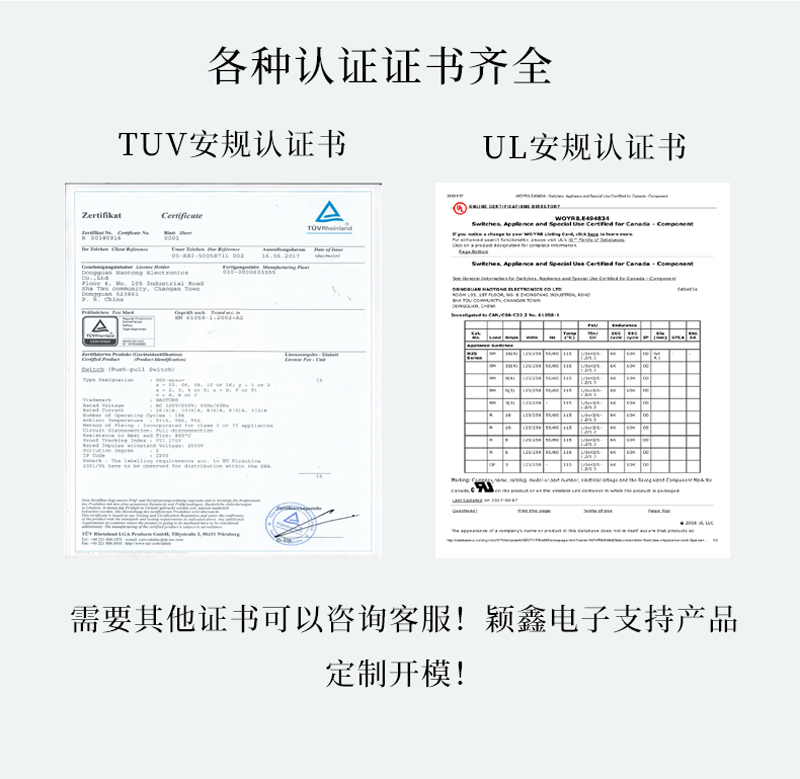

都有TUV和UL安全規范認證證書，可用于出口：

大電流撥動開關TUV和UL安規認證書

16A大電流撥動開關（switch）外觀尺寸是：14.2mm*30.2mm*11.2mm（殼身不含手柄），因?yàn)槭切枰^大電流，所以在制作的時候，殼身選擇塑膠不導電的絕緣體，端子采用優質銅，在設計插腳的間距位置的時候，也是符合各種規范技術，讓安裝上新的電路板更加安全，因?yàn)榇箅娏鞯幕瑒娱_關電路板的上電阻有大有小，所以在設置一些電路上需要有所注意，大電流的開關大多情況下會作為家用電器的電源啟動開關，所以在生產過程中，對質量的控制是非常嚴格的，雖然客戶覺得在原理上是閉合很簡單，但是設計的開發和設備模塊連接安全問題，我們公司生產的標準也是很高的。這款大電流的撥動開關，不僅有插腳的款式，還是貼片以及兩種都有的焊接接觸方式。

滑動開關生產制作以及檢測效果視頻介紹：
