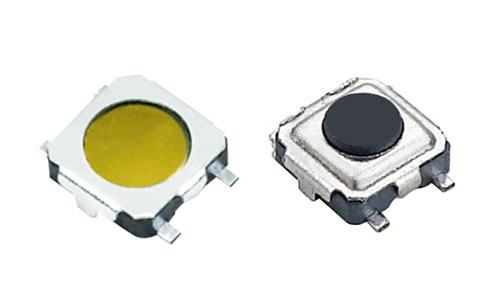

輕觸開關和普通的家用開關不同，輕觸開關是一種電子元器件，最先發明輕觸開關的國家是日本，輕觸開關也被叫作敏感型開關，其工作原理是通過不同的操作力和方向，來關閉和接通電路。

輕觸開關自一問世，就由于其高效的特點而引起社會各方面的強烈關注，因?yàn)樗母咝Р粌H僅是為環境保護做出了貢獻，而且在這基礎上還可以帶來巨大的商業和經濟價值，輕觸開關有貼片式與插件式兩大類，而無聲輕觸開關就屬于貼片式的，因此使用輕觸開關可以直接上貼片機自動裝配，使得工序精簡了不少，而且，由于內部裝有硅膠片，所以產品按起來是沒有聲音的。下面東莞泰威電子就來深入介紹一下輕觸開關的結構構成及工作原理，讓大家更為清晰的了解到它的魅力。

輕觸開關結構組成

輕觸開關的結構主要可分為蓋板、按鈕、彈片、基座、引腳五大部分，其中，按鈕指的是外力施加處;彈片是輕觸開關的關鍵組件，開關的通斷就是靠彈片受力變化引起的;引腳指的是輕觸開關與電路的聯接處，一般為五個引腳，兩兩一組，還有一個引腳用于接地作用，當開關被正確受力時，四個引腳相導通使得電路導通，而開關沒有正確外力對其施壓時，四個引腳兩兩一組并不相通，使得電路處于斷開狀態。

輕觸開關工作原理

輕觸開關根據原理的不同可分為兩種，一種是利用金屬?gòu)椘瑏?lái)完成開關導通截止?fàn)顟B(tài)的切換，該類輕觸開關手感好，按下按鈕至一定程度時伴隨有滴答的聲音出現；另一種是利用導電橡膠來完成開關導通截止?fàn)顟B(tài)的切換，該類開關手感也好，但接觸電阻大，約為上一種的10000倍。當我們按下輕觸開關的按鈕時，其彈片受到彈力作用發生形變向下接觸到焊片，使得開關的兩組引腳相導通，從而使得電路呈現導通狀態;而當我們撤離外力時，彈片形變恢復原始狀態，脫離焊片，開關的兩組引腳也不再導通，從而使得電路呈現截止?fàn)顟B(tài)。
